终端功能介绍

1)T-BOX使用4G模块，实现语音、数据、信息与后台交互；

2)T-BOX支持对整车数据的采集和上报，需要满足国标《GBT 32960.3-2016 电动汽车远程服务与管理系统技术规范第3部分：通信协议及数据格式》以及《GBT 32960.3-2016 电动汽车远程服务与管理系统技术规范第2部分：车载终端》；

3)本地采集的数据存储，支持EMMC数据存储，存储空间≧4G Byte；

4)支持1路CAN总线，带 120Ω 终端电阻；

5)支持外置麦克风；支持通过MP5对车辆功放进行声音输出；

6)支持SRS碰撞报警，防盗追踪，道路救援，紧急救援等功能

7)协助后台实现车辆远程定位、远程控制、远程诊断、远程固件升级车等功能；

8)支持加密IC存放CA根证书（预留）

硬件方案描述

本硬件方案支持MCU和4G LTE开放模组方式，可以很好支持整车网络的实时性要求的同时，又具备良好的系统扩展能力。系统中MCU的作用主要是实现支持所有需求的基础的功能，包括实现快速系统启动、为了满足低功耗设计、满足CAN网络管理要求等，最大化满足产品高集成性和高实用性，系统结构更简单。

当前方案下，可以做到内置WIFI天线、内置4G双天线，外置GPS天线。

当前开放模组开发模式下，4G LTE通讯模组可支持Liunux操作系统，可以集成和扩展复杂的应用，比如SSL、JAVA虚拟环境、文件系统、存储管理、网络管理，可以实现双向WIFI功能，可以实现某些特殊需求。

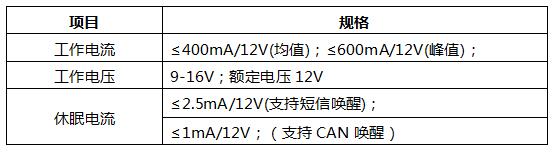

电气性能参数

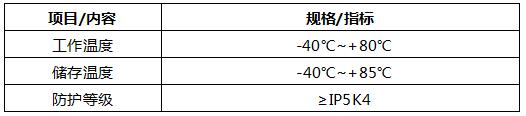

环境特性参数

性能指标

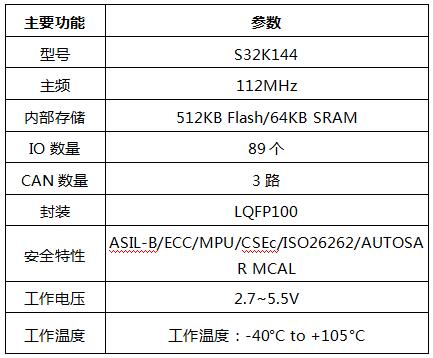

微处理控制器单元

方案中选择车规级MCU控制单元，实现整个系统对CAN的处理，MCU选择NXP新一代的32位的S32K ARM Cortext-M4F内核处理器，满足AEC-Q100和ISO26262质量要求，满足ASIL-B安全要求，系统采用宽温度范围的微处理控制器，满足-40~85℃宽温度范围的正常工作，满足当前整机系统的各项实验要求，其主要的规格参数如下描述：

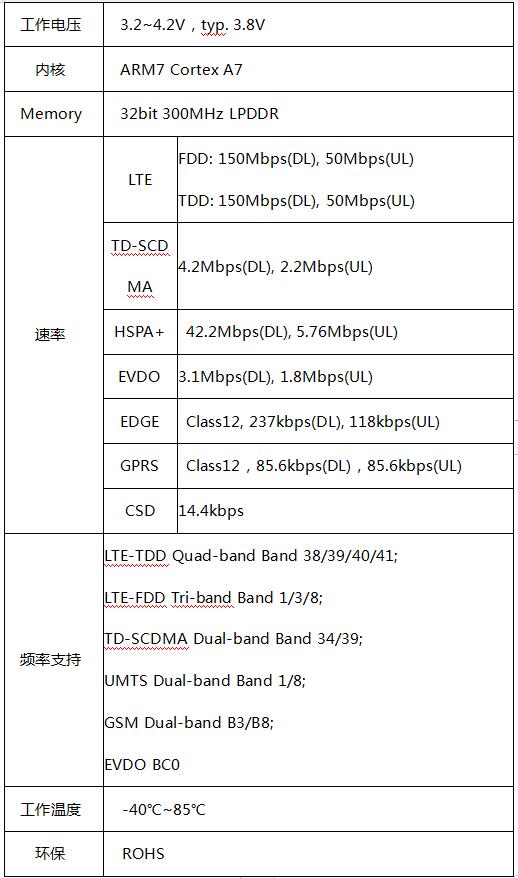

通讯主处理控制器

通讯主处理器采用高通方案的龙尚模组为车载领域设计的一款通讯芯片，支持LTE 4G通讯技术主要技术参数如下：
